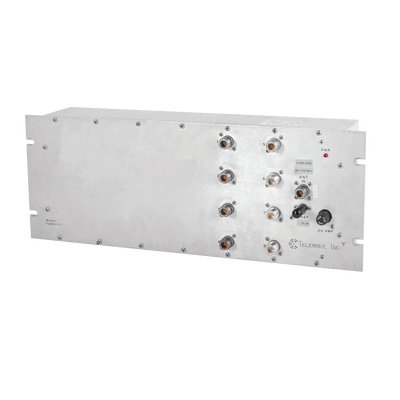

Características principales

  • Multiacoplador UHF para banda 806-960 MHz
  • 8 puertos de salida
  • Ganancia ajustable 0-12 dB
  • Ancho de banda 40 MHz
  • Montaje en rack 19' (7' x 19' x 3')
  • Conectores N Hembra
  • Protección contra transientes de 40 kV/μs

Especificaciones eléctricas

  • Impedancia: 50 ohmios
  • VSWR típico: 1.3:1
  • Aislamiento (RX-RX): Mínimo 25 dB / Típico 30 dB
  • Figura de ruido: 2.5 dB típico
  • Intermodulación: -130 dB para entrada de -30 dBm
  • Puerto de muestra: -20 dB
  • Intercepción de tercer orden: +36 dBm

Especificaciones físicas

  • Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
  • Peso: 5.5 lbs (2.5 kg)
  • Rango de temperatura: -40°C a +60°C
  • Conectores: N Hembra
Alimentación eléctrica
  • AC: 120 VAC (estándar) / 220-240 VAC (opcional)
  • DC: +11.5 a +15 VDC (conmutación automática) / +12 a +24 VDC (directo al preamplificador)
  • Corriente: 50 mA
Configuración
  • Incluye fuente de alimentación
  • Preamplificador de bajo ruido
  • Divisor de señal 8 salidas
  • Red de adaptación de impedancia
  • Protección contra sobretensiones
Opciones de montaje
  • Rack 19' estándar (7' de alto)
  • Opción de montaje compacto 1.75' (1U) con opción -1R
  • Profundidad: 3' estándar / 5' con opción -1R

Aplicaciones típicas

  • Distribución de señal de recepción en sistemas de comunicaciones
  • Reducción de cargas en torres con múltiples receptores
  • Mantener calidad de señal consistente en múltiples salidas
  • Sistemas de comunicación pública y seguridad
  • Instalaciones con espacio limitado en rack

Consideraciones de instalación

  • Todos los puertos no utilizados deben terminar en 50 ohmios
  • Requiere ajuste de ganancia según requerimientos del sistema
  • Verificar compatibilidad con equipos conectados
  • Mantener espacio adecuado para ventilación
  • Para frecuencias específicas, deben especificarse al momento del pedido
Nota: La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida. La ganancia se ajusta en fábrica según los requerimientos específicos del sistema. Si no se especifica, la ganancia estándar es de 6 dB.
