Características Técnicas

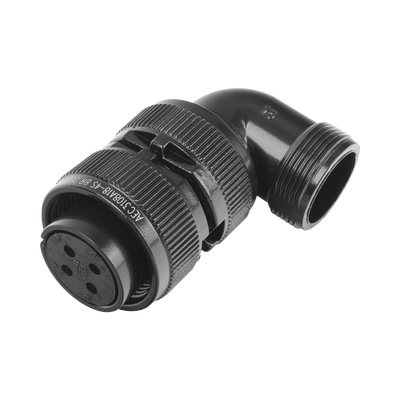

  • Tipo de Conector: Ángulo Recto de 4 Contactos Hembra
  • Especial para Cable: AWG 14-12
  • Modo de Ensamble: Terminal Soldable
  • Cuerpo: Plateado en Negro
  • Contacto Central: Estañado
  • Aislante Dieléctrico: Delrin

Especificaciones Mecánicas

  • Ángulo: 90 grados
  • Tamaño: 8S a 40 (según estándar MS3108A)
  • Clase de Tolerancia: 2B
  • Hueco para Cable: .045 diámetro mínimo
  • Tipo de Rosca: Vea tabla de dimensiones
Dimensiones (pulgadas)
  • 8S: .5000-28UNEF
  • 10S: .6250-24NEF
  • 10SL: .6250-24NEF
  • 12S: .7500-20UNEF
Clasificaciones de Tamaño
  • 14-16: .8750-20UNEF
  • 18-20: 1.0000-20UNEF a 1.2500-18NEF
  • 22-24: 1.3750-18NEF a 1.5000-18NEF
  • 28-40: 1.7500-18NS a 2.5000-16UN
Notas de Instalación
  • Todas las perforaciones para alivio de cable tienen un diámetro mínimo de .045
  • Para datos de soldadura, ver página 67 del manual
  • Para completar el número de orden, ver 'cómo ordenar' página 70
