Características Principales

  • Cumple normas ISO 9000 para calidad superior

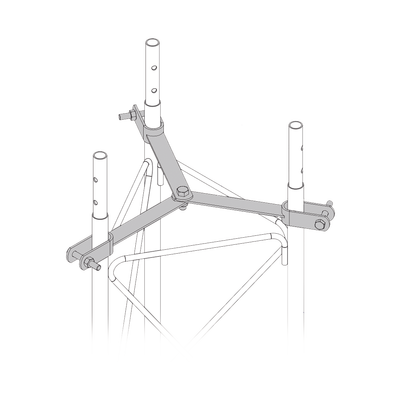

  • Brida tipo delta con apoyo central
  • Distribución uniforme de tensión en cables
  • Galvanizado por inmersión en caliente
  • Incluye tornillería grado 5 y tuerca de seguridad

Aplicaciones

  • Para torres de sección STZ35G
  • Instalaciones con grandes cargas de peso
  • Grandes cargas superficiales de antenas
  • Zonas con fuertes corrientes de viento

Notas de Instalación

  • Instalación debe ser realizada por personal calificado
  • Las distancias son solo recomendaciones de instalación
  • Las longitudes de retenidas están calculadas para anclas a 70% de la altura
  • Se recomienda estudio de resistencia del suelo para cimentación
  • Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según aplicación

Dimensiones

Altura Torre (m) L1 (m) L2 (m) h1 (m) h2 (m) h3 (m)
3 2.1 - 2.5 - -
6 4.2 - 5.4 2.7 -
9 6.3 - 8.1 4.0 -
12 8.4 - 11.0 6.0 -
15 10.5 - 14.0 9.0 4.5
18 12.6 - 17.0 11.0 5.6

Notas Adicionales

  • Las torres con estabilizador sustituyen a la brida ubicada a 3/4 de altura
  • Se recomienda instalar luces de obstrucción en todo momento
