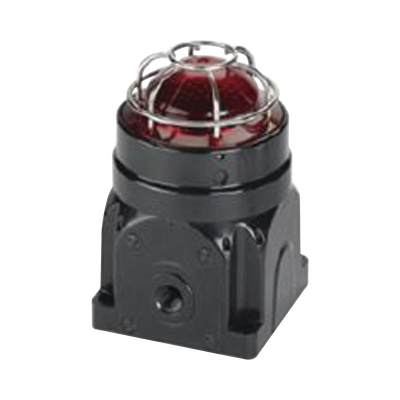

Baliza LED para Ubicaciones Peligrosas / Serie Global G-LED / Ex d Ignífugo / 120-240 VCA / Lente Roja / 8 Patrones de Parpadeo / IP66 / ATEX-IECEx

Baliza LED para Ubicaciones Peligrosas / Serie Global G-LED / Ex d Ignífugo / 120-240 VCA / Lente Roja / 8 Patrones de Parpadeo / IP66 / ATEX-IECEx

Modelo: G-LED-AC-D-R
Marca: FEDERAL SIGNAL INDUSTRIAL
Agotado
$ 25,292.00 - $ 25,292.00
$ 25,292.00
$ 25,292.00 - $ 25,292.00
$ 25,292.00

Federal Signal modelo: GLEDACDR

La baliza LED Serie Global G-LED de Federal Signal es un dispositivo de señalización visual diseñado específicamente para atmósferas potencialmente explosivas. Con certificación ATEX e IECEx bajo protección Ex db op is IIC, este modelo opera en un rango de alimentación de 120-240 VCA y está construido con gabinete no metálico de policarbonato de alta resistencia química, adecuado para entornos industriales severos. Su arquitectura modular permite la creación de accesorios combinados en campo mediante el sistema de acoplamiento patentado de la Serie Global, facilitando la interconexión con generadores de sonido y otros dispositivos Ex sin necesidad de prensaestopas adicionales con clasificación Ex. El conjunto LED de estado sólido ofrece ocho patrones de parpadeo seleccionables por interruptor DIP, incluyendo simulación estroboscópica, giro horario/antihorario y oleaje, con una frecuencia máxima de 90 destellos por minuto. Diseñada para montaje en superficie con cuatro puntos de fijación para tornillos M8, esta baliza Ex d ignífuga con lente de perfil bajo y protección IP66 garantiza una operación confiable en temperaturas ambiente de -50 °C a +70 °C (clase T5), cumpliendo con los estándares internacionales más exigentes para zonas Clase I, Zona 1 y Zona 21.

Características Generales

  • Tipo de Protección: Ex d ignífugo (flameproof) con op is para seguridad intrínseca óptica
  • Montaje: Superficie plana con 4 barrenos avellanados para tornillos de cabeza hueca M8
  • Entradas de Cable: 2 prensaestopas M20-1.5 6H (con tapones de latón certificados incluidos para entradas no utilizadas)
  • Lente: Policarbonato coloreado rojo de perfil bajo, con protección de lente (lens guard) metálica
  • Gabinete: No metálico de alta resistencia a ácidos, álcalis y agentes químicos concentrados
  • Bloque de Terminales: PCB de 6 posiciones con tornillos; calibre máximo 4 mm² (12 AWG)
  • Cableado: Solo cable trenzado (stranded); temperatura nominal del cable ≥ 85 °C
  • Frecuencia Máxima de Parpadeo: 90 FPM (parpadeos por minuto)
  • Par de Apriete de Tornillos: 0.6 Nm (5 in-lb) máximo
  • Compatibilidad Modular: Sistema de acoplamiento patentado para combinación en campo con otros dispositivos Serie Global (generadores de sonido, E-box)
  • Uso: Clase I, División 2, Grupos A, B, C, D; Clase II, División 2, Grupos F y G; Clase III; ubicaciones no peligrosas
Desempeño y Parpadeo
  • Fuente Luminosa: Arreglo LED de estado sólido (parte n.º K859500823-*)
  • Patrones de Parpadeo: 8 patrones seleccionables por interruptor DIP SW1 de 3 posiciones
  • Patrón 1 — Encendido Permanente (Steady On): Predeterminado de fábrica
  • Patrón 2 — Parpadeo (Blink): 60 SPM
  • Patrón 3 — Oleaje (Swell): 60 SPM
  • Patrón 4 — Simulación Estroboscópica (Strobe Simulation)
  • Patrón 5 — Giro en Sentido Contrario a las Agujas del Reloj (Rotate CCW)
  • Patrón 6 — Giro en Sentido de las Agujas del Reloj (Rotate CW)
  • Patrón 7 — Oscilante (Waggle)
  • Patrón 8 — Molinillo (Pinwheel)
  • Frecuencia Máxima: 90 FPM

*El emisor LED alcanza altas temperaturas durante la operación. Permitir enfriamiento antes de manipulación.

Físicas y Eléctricas
  • Alimentación: 120-240 VCA, 50/60 Hz
  • Tolerancia de Voltaje: Máximo +10% sobre voltaje nominal (daño por sobretensión)
  • Conexión AC: L1 (línea/vivo) + L2 (neutro/común) + GND (tierra)
  • Dimensiones (Ex d, lente perfil bajo): 190.6 mm (7.50 in) largo × 132.6 mm (5.22 in) alto × 34.9 mm (1.38 in) profundidad
  • Dimensiones (Ex d, lente perfil alto): 227.4 mm (8.95 in) largo × 132.6 mm (5.22 in) alto × 34.9 mm (1.38 in) profundidad
  • Patrón de Montaje: 4 barrenos avellanados en cuadrado de 105.9 mm × 105.9 mm (4.17 in × 4.17 in)
  • Rosca de Entradas: M20-1.5 × 6H (2 entradas)
  • Sección Transversal de Tierra: Debe ser igual a la sección transversal del conductor de fase
  • Aislamiento a Pelar: 8 mm (0.31 in)
  • Material del Gabinete: Policarbonato no metálico, resistente a ácidos y álcalis concentrados
  • Capacitancia de Insertos de Latón: 14 pF (riesgo de carga electrostática)
  • Capacitancia de Protección Metálica: 18 pF (riesgo de carga electrostática)
  • Lubricación de Roscas: Grasa a base de silicona no endurecible, químicamente compatible (opcional)
Certificaciones
  • ATEX: Baseefa15ATEX0153X — II 2 G D
  • IECEx: IECEx BAS 15.0102X
  • Protección ATEX/IECEx (T6): II 2 GD Ex db op is IIC T6 Gb / Ex op is tb IIIC T85°C Db IP66 (Tamb -50 °C a +58 °C)
  • Protección ATEX/IECEx (T5): II 2 GD Ex db op is IIC T5 Gb / Ex op is tb IIIC T100°C Db IP66 (Tamb -50 °C a +70 °C)
  • cULus Zona 1: Clase I, Zona 1, AEx db op is IIC T4 Gb; Zona 21, AEx op is tb IIIC T135°C Db IP66 (Tamb -55 °C a +70 °C)
  • Grado IP: IP66
  • Normas: EN60079-0:2012+A11:2013, EN60079-1:2014, EN60079-7:2007, EN60079-28:2007, EN60079-31:2014, IEC60079-0 6.ª ed., IEC 60079-1 7.ª ed., IEC 60079-7 4.ª ed., IEC60079-31 2.ª ed., IEC 60079-28:2006
  • Condiciones Específicas de Uso: Superficies externas no metálicas y componentes metálicos internos pueden presentar riesgo de carga electrostática. Limpieza solo con paño húmedo.
Contenido del Paquete
  • Baliza LED G-LED Ex d ensamblada con lente roja de perfil bajo y protección de lente metálica
  • Tapones de tope de latón M20-1.5 × 6g certificados para sellar entradas de cable no utilizadas
  • Placa de circuito impreso (PCB) con bloque de terminales de 6 posiciones preinstalado
  • Manual de instalación y mantenimiento (código 25500186)

*Los sujetadores de montaje (tornillos M8) deben ser proporcionados por el instalador según la superficie de fijación.
