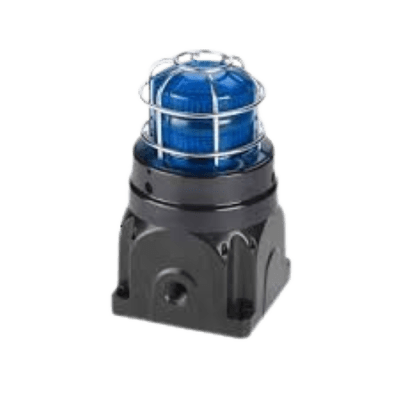

Baliza LED para Áreas Peligrosas / Ex d Montaje en Superficie / 24 VDC / Lente Azul de Perfil Alto / 8 Patrones de Parpadeo / IP66 / ATEX IECEx cULus

Baliza LED para Áreas Peligrosas / Ex d Montaje en Superficie / 24 VDC / Lente Azul de Perfil Alto / 8 Patrones de Parpadeo / IP66 / ATEX IECEx cULus

Modelo: G-LED-DC-D-B-H
Marca: FEDERAL SIGNAL INDUSTRIAL
Agotado
$ 26,683.00 - $ 26,683.00
$ 26,683.00
$ 26,683.00 - $ 26,683.00
$ 26,683.00

Federal Signal modelo: G-LED-DC-D-B-H

La baliza LED Federal Signal modelo G-LED-DC-D-B-H de la Serie Global está diseñada específicamente para señalización visual en atmósferas potencialmente explosivas. Este modelo Ex d (ignífugo) para montaje en superficie opera a 24 VDC e incorpora un lente de policarbonato azul de perfil alto que maximiza la dispersión lumínica y la visibilidad en condiciones adversas. Su arquitectura modular permite la conexión en campo con otros dispositivos de la Serie Global —como sirenas y balizas adicionales— mediante el sistema de acoplamiento patentado E-box, eliminando frecuentemente la necesidad de costosas prácticas de cableado Ex y prensaestopas certificados. Certificada bajo los más exigentes estándares internacionales ATEX, IECEx y cULus para zonas Clase I, Zona 1 y Zona 21, ofrece protección IP66 contra ingreso de polvo y agua, garantizando su operación confiable en los entornos más severos. El equipo integra ocho patrones de parpadeo seleccionables mediante interruptor DIP —incluyendo encendido permanente, parpadeo, oleaje, simulación estroboscópica y efectos rotativos— con una frecuencia máxima de 90 destellos por minuto. Su gabinete no metálico ofrece alta resistencia a ácidos, álcalis y agentes químicos, siendo idóneo para instalaciones fijas en plantas petroquímicas, refinerías, plataformas offshore, plantas de procesamiento de granos e instalaciones farmacéuticas.

Características Generales

  • Tipo de Producto: Baliza LED para ubicaciones peligrosas
  • Método de Protección: Ex d (ignífugo / flameproof)
  • Montaje: Superficie plana con 4 tornillos M8
  • Lente: Azul, perfil alto, policarbonato coloreado
  • Voltaje de Operación: 24 VDC (sensible a polaridad)
  • Patrones de Parpadeo: 8 seleccionables por DIP switch
  • Frecuencia Máxima: 90 FPM (parpadeos por minuto)
  • Grado de Protección: IP66
  • Entradas de Cable: 2 x M20-1.5 x 6H para prensaestopas
  • Material del Gabinete: No metálico, resistente a ácidos, álcalis y químicos
  • Sistema Modular: Compatible con acoplamiento E-box para accesorios combinados en campo
  • Adecuado para: Clase I, División 2, Grupos A, B, C, D; Clase II, División 2, Grupos F y G; Clase III; ubicaciones no peligrosas
Rendimiento Óptico
  • Patrón 1: Encendido Permanente (Steady On) — Predeterminado
  • Patrón 2: Parpadeo (Blink) — 60 SPM
  • Patrón 3: Oleaje (Swell) — 60 SPM
  • Patrón 4: Simulación Estroboscópica (Strobe Simulation)
  • Patrón 5: Giro en Sentido Antihorario (Rotate CCW)
  • Patrón 6: Giro en Sentido Horario (Rotate CW)
  • Patrón 7: Oscilante (Waggle)
  • Patrón 8: Molinillo (Pinwheel)
  • Frecuencia Máxima: 90 FPM
  • Selección: Interruptor DIP SW1 de 3 posiciones en PCB
  • LED Array: Federal Signal P/N K859500823-*
  • Lente: Azul, perfil alto, policarbonato — P/N K859500814-01
  • Protección de Lente: P/N K859500821-01

*Precaución: No mirar directamente la luz a corta distancia. El emisor LED se calienta durante la operación.

Especificaciones Eléctricas
  • Voltaje de Operación: 24 VDC
  • Polaridad: Sensible — DEBE OBSERVARSE la polaridad
  • Tolerancia de Voltaje: +10% máximo (daños si se excede)
  • Bloque de Terminales: 6 posiciones, tipo tornillo, montado en PCB
  • Conexiones: Positivo (+), Negativo (–), Tierra (GND)
  • Calibre Máximo de Cable: 4 mm² (12 AWG)
  • Temperatura Nominal del Cable: 85 °C o superior
  • Tipo de Cable: Solo cable trenzado (stranded)
  • Pelado de Aislamiento: 8 mm (0.31 in)
  • Par Máximo de Apriete: 0.6 Nm (5 in-lb)
  • Tierra: Sección transversal del conductor de tierra debe igualar la del conductor de fase
  • Entradas de Prensas: 2 x M20-1.5 x 6H
  • Entradas No Usadas: Sellar con tapón de tope de latón M20-1.5 x 6g (suministrado, certificado)
  • Herramientas Requeridas: Llave hexagonal A/F 1.5 mm, destornillador punta plana 2 mm, destornillador Phillips n.º 1, pelacables
Especificaciones Físicas
  • Longitud Total: 227.4 mm (8.95 in)
  • Altura: 132.6 mm (5.22 in)
  • Profundidad: 34.9 mm (1.38 in)
  • Dimensiones Frontales: 105.9 mm x 105.9 mm (4.17 in x 4.17 in)
  • Diámetro Frontal: Ø105.9 mm (5.27 in)
  • Orificios de Montaje: 4 x 8.5 mm, escariados para tornillos de cabeza hueca M8
  • Material del Gabinete: No metálico, resistente a la mayoría de ácidos, álcalis y químicos
  • Insertos de Latón: Capacitancia 14 pF (riesgo de carga electrostática)
  • Protector Metálico: Capacitancia 18 pF (riesgo de carga electrostática)
  • Lubricación de Roscas: Grasa a base de silicona, no endurecible, químicamente compatible (si se requiere)
  • Tornillo de Fijación: M3 hexagonal en lateral de la carcasa
  • Junta Tórica: Requiere compresión completa de la cubierta contra la carcasa
Certificaciones
  • ATEX: II 2 GD Ex db op is IIC T6 Gb (Tamb -50 °C a +58 °C) / T5 (Tamb -50 °C a +70 °C)
  • ATEX Polvo: Ex op is tb IIIC T85 °C Db IP66 / T100 °C Db IP66
  • IECEx: IECEx BAS 15.0102X
  • cULus Zona 1: Class I, Zone 1, AEx db op is IIC T4 Gb
  • cULus Zona 21: Zone 21, AEx op is tb IIIC T135 °C Db IP66 (Tamb -55 °C a +70 °C)
  • cULus División: Class I, Division 2, Groups A, B, C, D; Class II, Division 2, Groups F and G; Class III
  • Grado IP: IP66
  • Normas ATEX: EN60079-0:2012+A11:2013, EN60079-1:2014, EN60079-7:2007, EN60079-28:2007, EN60079-31:2014
  • Normas IEC: IEC60079-0 6th Ed., IEC 60079-1 7th Ed., IEC 60079-7 4th Ed., IEC60079-31 2nd Ed., IEC 60079-28:2006
  • Condiciones Específicas: Superficies no metálicas externas y componentes metálicos internos pueden presentar riesgo de carga electrostática
Contenido del Paquete
  • Baliza LED G-LED-DC-D-B-H ensamblada con LED array y lente azul de perfil alto
  • Tapones de tope de latón M20-1.5 x 6g (certificados para el equipo)
  • Manual de Instalación y Mantenimiento (25500186)
  • Placa de identificación con información de certificación
