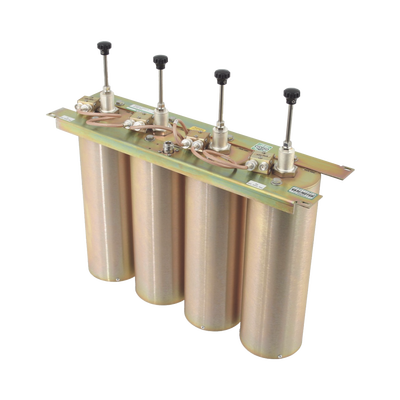

Descripción General

  • Duplexer TX/RX diseñado para operación simultánea en bandas de 380-420 MHz
  • Configuración de 4 cavidades (2 y 2) con diámetro de 4' (101.6 mm)
  • Capacidad de potencia de 250 W de entrada
  • Separación mínima de 5 MHz entre canales de transmisión y recepción
  • Permite compartir una antena común entre transmisor y receptor
  • Protege al receptor de la sobrecarga del transmisor mediante filtrado de ruido

Características Eléctricas

  • Pérdida por inserción: 0.7 dB
  • Aislamiento: 100 dB
  • Impedancia: 50 Ohms
  • VSWR (todos los puertos): 1.3:1 máximo
  • Tipo de circuito: Vari-notch (pseudo-bandpass)
  • Temperatura de operación: -40°C a +80°C

Características Mecánicas

  • Dimensiones: 5.25' x 19' x +3'/-9' (133 x 483 x +76/-229 mm)
  • Peso: 14 lbs (6.4 kg)
  • Tipo de montaje: Rack estándar de 19'
  • Cavidades: 4 cavidades de 4' (102 mm) de diámetro
  • Conectores: N hembra estándar
  • Construcción: Chasis soldado con bucles plateados
Especificaciones de Rendimiento
  • Ancho de banda: 3 MHz
  • Tecnología: Vari-notch para optimización de aislamiento
  • Aplicación: Sistemas de comunicación UHF
  • Compatibilidad: Diseñado para espacios reducidos
  • Conectores: Incluye adaptadores de BNC macho a N hembra
Características Constructivas
  • Construcción soldada con bucles plateados
  • Placas de bucle con chapado de albaloy
  • Sonda de ajuste de alta conductividad con chapado de plata
  • Conductores externos de aluminio endurecido
  • Diseño sin contactos elásticos (fingerstock-free)

Aplicaciones

  • Comunicaciones UHF en entornos profesionales
  • Sistemas de radio en espacios con limitaciones de espacio
  • Instalaciones donde se requiere alto aislamiento entre canales
  • Aplicaciones móviles y fijas
